Den dubbelroterande motorn ökar rotationsmomentet och rotationshastigheten, och lyftoljecylindern och kedjan utökas för
att främja lyftkraften och tillförlitligheten.
Dammuppsamlaren förstoras till producerad för att ge en bättre effekt på dammuppsamlingen. Den förtjockade profilmappen
används för höljet, vilket förbättrar dess intensitetsnivå och styvhet; och den extra ringen gör hantering och lyft
bekväm.
Tekniska parametrar

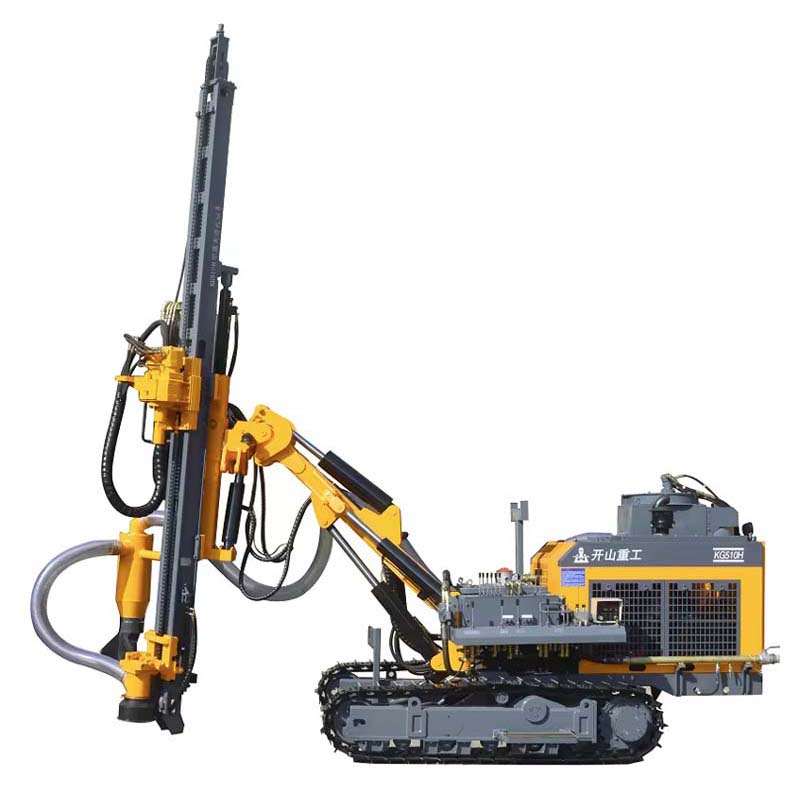

| Modell |
KG510 |
KG510H |
| Transportdimension (mm) |
6800 x 2200 x 2850 |
6800 x 2450 x 2850 |
| Vikt (kg) |
6500 |
7000 |
| Bergets hårdhet |
f=6-20 |
| Borrningsdiameter (mm) |
105 to 152 |
| Djup för ekonomisk borrning (m) |
25 |
| Roterande hastighet (rpm) |
0 to 110 |
| Roterande vridmoment (Max) N.m |
3500 |
| Lifting force (KN) |
40 |
| Framdrivningssätt |
Oil cylinder + roller chain |
| Feed stroke |
3000 mm |
| Körhastighet (km/h) |
0 to 3.5 |
| Klättringskapacitet |
≤30 grad |
| Markfrigång (mm) |
440 |
| Balkens lutningsvinkel |
Ner 135 grader, upp 50 grader, totalt 185 grader |
| Svängvinkel för bom |
Vänster 50 grader, höger 50 grader, totalt 100 grader |
| Pitch angle of drill boom |
ner 50 grader, upp 25 grader, totalt 75 grader |
| Svängningsvinkel för borrbommen |
Vänster 45 grader, höger 45 grader, total 90 grader |
| Utjämningsvinkel för spår |
±10 grad |
| Kompensationslängd of beam |
900 mm |
| Stödjande kraft |
Yuchai YC4DK80-T302 |
| Nominell effekt |
58 KW |
| Nominell rotationshastighet |
2200 rpm |
| DTH-hammare |
4 inch |
| Borrstång |
ф76*3 m, ф89*3 m |
| Luftförbrukning |
13 to 22 cubic meter/min |
| Maximal höjd på horisontellt hål |
3700 mm |
| Minsta höjd på horisontellt hål |
350 mm |
