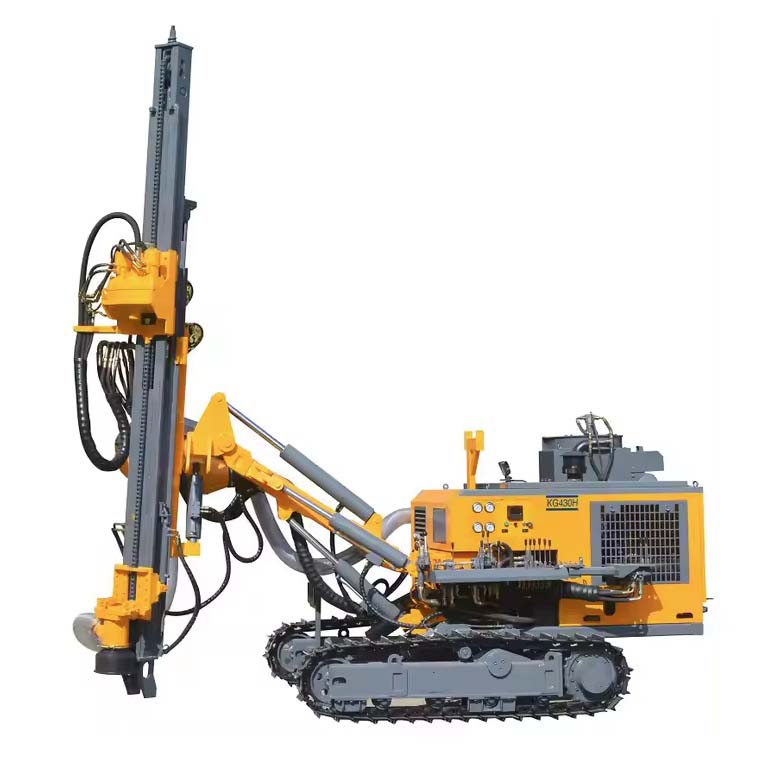

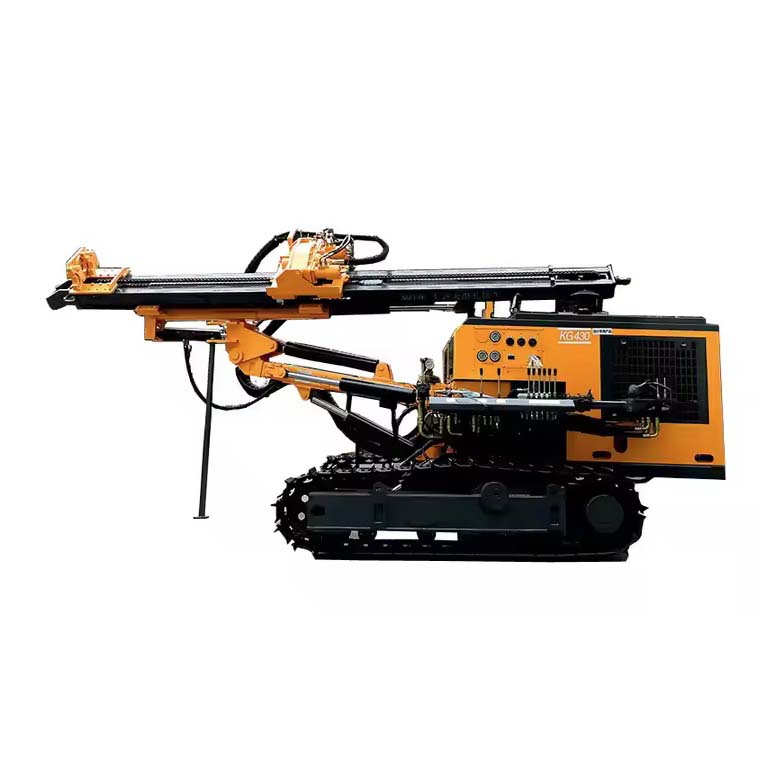

KG430, KG430H borrigg för nedihålsborrning för öppen användning är en förbättrad enhet som uppfyller nationella
bestämmelser om miljöskydd. Borriggen är utrustad med en Yuchai-motor (China III) och uppfyller nationella standarder
för utsläpp och miljö.
Trampmotorn för kolvkolven och fyrhjulsdriften förbättrar arbetstrycket och klättringskapaciteten. Den utökade
hydraulcylindern för tonhöjd och lyftarm gör det möjligt att uppfylla kraven för användning av begränsande position.
Samtidigt har hydraulsystemet förbättrats, vilket ger ökat systemflöde och rotationshastighet.
Den hydrauliska cylindern har optimerats, vilket gör den mer tillförlitlig. Styrskenan är monterad på ett lutande sätt,
vilket underlättar drift och observationer.
Den förtjockade profilen används för höljet; och den extra ringen gör hantering och lyft bekvämt.
Tekniska parametrar
| Modell |
KG430 |
KG430H |
| Transportdimension (mm) |
6300x2250x2700 |
6300x2400x2700 |
| Vikt (kg) |
5250 |
5700 |
| Bergets hårdhet |
f=6-20 |
| Borrningsdiameter (mm) |
90 to 152 |
| Djup för ekonomisk borrning (m) |
25 |
| Roterande hastighet (rpm) |
0 to 90 |
| Roterande vridmoment (Max) N.m |
5000 |
| Lifting force (KN) |
40 |
| Framdrivningssätt |
Oil cylinder + roller chain |
| Feed stroke |
3175 mm |
| Körhastighet (km/h) |
0 to 2.5 |
| Klättringskapacitet |
≤30 grad |
| Markfrigång (mm) |
500 |
| Balkens lutningsvinkel |
Ner 110 grader, upp 35 grader, totalt 145 grader |
| Svängvinkel för bom |
Vänster 91 grader, höger 5 grader, totalt 96 grader |
| Pitch angle of drill boom |
ner 55 grader, upp 15 grader, totalt 70 grader |
| Svängningsvinkel för borrbommen |
Vänster 32 grader, höger 32 grader, totalt 64 grader |
| Utjämningsvinkel för spår |
±10 grad |
| Kompensationslängd of beam |
900 mm |
| Stödjande kraft |
Yuchai YC4DK80-T302 |
Yuchai YC4DK100-T304 |
| Nominell effekt |
58KW |
73KW |
| Nominell rotationshastighet |
2200 rpm |
2200 rpm |
| DTH-hammare |
4 inch |
| Borrstång |
ф76*2 m, ф76*3 m |
| Luftförbrukning |
13 to 20 cubic meter/min |
| Maximal höjd på horisontellt hål |
2850 mm |
| Minsta höjd på horisontellt hål |
350 mm |
